GW631多功能脈沖表
更新：2014-12-9 15:49:06??????點擊：
- 面框尺寸： 160 x 80 mm
- 顯示器： 6位LED，紅色，字高20.3mm
- 顯示范圍： -199999 ～ 999999，小數點位置任意設置
產品介紹
18種測量功能，支持各種脈沖測量應用 可配接無電壓觸點、光電開關、接近開關、旋轉編碼器等各種傳感器 高精度測量范圍寬達0.0001Hz～100kHz 計數值、最大值、最小值斷電記憶功能，記憶/不記憶可設置 測量值顯示更新周期、顯示器亮度可設置 2 組報警輸出，報警類型、動作回差、開啟延時、關閉延時可設置 光電隔離模擬信號變送輸出功能，電流輸出(4-20mADC，0-20mADC，0-10mADC) 光電隔離模擬信號變送輸出功能，電壓輸出(0-10VDC，0-5VDC，1-5VDC) 光電隔離通訊接口RS-485/RS-232C，波特率范圍2400～38400bps，Modbus RTU通訊協議 基本功能
| 高速加減計數器 | |||
| F01 獨立輸入加減計數器 | F02 指令輸入加減計數器 | F03 相位差輸入加減計數器 | F04 雙輸入單向計數器 |
| 轉速、頻率、周期、占空比測量功能 | |||
| F05 轉速表 | F06 頻率表 | F07 周期 | F08 占空比 |
| 時間間隔測量功能 | |||
| F09 通過速度 | F10 傳送周期 | F11 時間差 | F12 時間段 |
| F13 測量長度 | F14 時間間隔 | ||
| 旋轉脈沖比、差測量功能 | |||
| F15 絕對比率 | F16 誤差比率 | F17 旋轉差 | F18 流量比率 |
主要技術規格
| 信號輸入 |
IN-1, IN-2, RST, HOLD 輸入類型: 無電壓觸點, 電壓脈沖, 集電極開路 輸入電壓: 高電平4～30VDC, 低電平0～1VDC 外部復位信號最小寬度: 20ms |
| 傳感器供電 | 5VDC±5%,130mA; 12VDC±5%,60mA; 24VDC±5%,30mA |
|
測量范圍或 信號輸入范圍 |
F01/F02/F04? 0～30Hz, 0～3kHz, 0～100kHz F03 0～30Hz, 0～3kHz, 0～50kHz F05/06/F07 0.0001Hz～100kHz F08 0.0001Hz～50kHz(方波) F09/F10/F11/F12 10ms～9999s F13/F14 0.01Hz～50kHz F15/F16/F17/F18 0.01Hz～50kHz |
| 準確度 |
F05/F06/F07 ±0.02%rdg ±1digit F08 ±0.05%rdg ±1digit F09/F10/F11/F12 ±0.05%rdg ±1digit F15/F16/F17/F18 ±0.05%rdg ±1digit |
| 報警輸出 |
繼電器輸出: 3A 250VAC/30VDC (阻性負載) 晶體管輸出: 100mA/35VDC |
| 變送輸出 |
電流變送輸出: 4-20mADC(0-20mADC, 0-10mADC) 最大負載電阻600Ω 電壓變送輸出: 0-10VDC(0-5VDC, 1-5VDC) 最小負載電阻2kΩ 變送輸出精度: ±0.3%FS(4-20mADC, 0-10VDC) |
| 通訊規格 |
通訊接口: RS-485 (2線), 最大通訊距離500m, 每個主機最多直接連接63臺儀表 RS-232C (3線), 最大通訊距離15m 波特率: 2400bps, 4800bps, 9600bps, 19200bps, 38400bps |
| 電源 |
100-240VAC 允許范圍 85～264VAC 50/60Hz 24V AC/DC 允許范圍 20～55VAC 50/60Hz 20～75VDC |

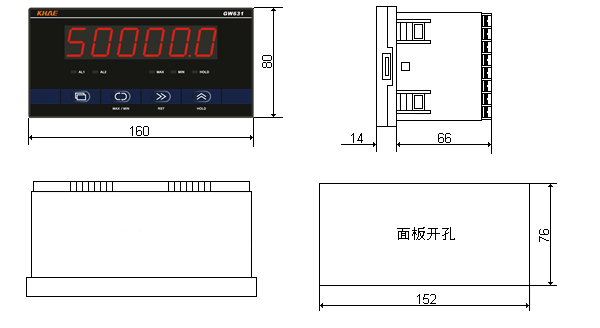

外形尺寸 (單位：mm)
儀表端子排布與接線
型號說明
